VALVOLE IDRAULICHE SERIE 879

Le valvole di regolazione serie 879 possono aiutare a ridurre le perdite d’acqua e a contribuire ad una gestione efficiente dell’approvvigionamento idrico, assicurando il controllo della pressione, della portata e del livello attraverso l’associazione di piloti di regolazione con le valvole stesse di regolazione idraulica, indipendentemente dai cambiamenti nella rete di alimentazione.
Sono valvole a basse perdite di carico utilizzate per un’estesa serie di applicazioni con un’ampia varietà di accessori.

Le valvole di controllo a membrana serie 879, sono destinate a fornire stabilità della rete, regolazione accurata, facile manutenzione e una lunga durata.

Sono disponibili nelle dimensioni DN50-600, con passaggio ridotto o totale. Le valvole di controllo con passaggio ridotto sono appropriate per la maggior parte delle applicazioni, poiché il passaggio più piccolo offre spesso una regolazione più accurata. Si consigliano valvole di controllo a passaggio totale se sono necessari valori Kv elevati, ad es. davanti agli idranti.

Il corpo e il coperchio sono realizzati in ghisa sferoidale con rivestimento epossidico approvato GSK . Tutti i componenti interni non rivestiti sono in acciaio inossidabile AISI 304.

La membrana è prodotto da AVK GUMMI e realizzata in gomma EPDM approvata per acqua potabile con rinforzo in poliammide.

Il profilo parabolico dell’otturatore offre una precisa regolazione e stabilità a basso flusso. Inoltre, riduce il rumore e le vibrazioni.

CARATTERISTICHE

  • DN 50÷600
  • PN 10-16
  • Costruzione sencondo EN 1074-1 e EN 1074-5
  • Scartamento secondo EN 558 S1
  • Flange secondo EN 1092-2
  • Collaudo secondo EN 12266-1

DOWNLOAD

Scopri nel dettaglio le caratteristiche della serie 879

Guarda le certificazioni di prodotto

LE FUNZIONI

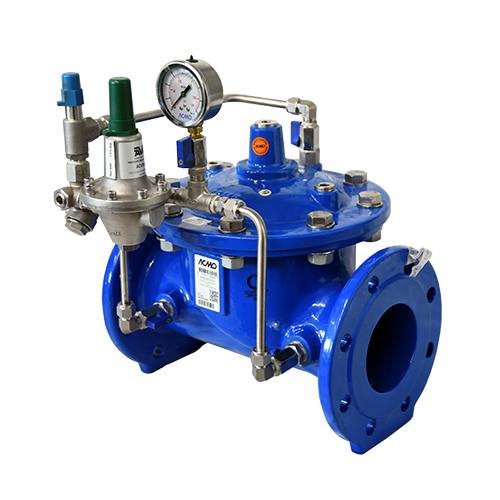

Riduttrice di pressione a valle

La valvola di controllo a membrana ACMO S.879 M100 per applicazioni di riduzione della pressione (PRV) mantiene costante una prefissata pressione di valle ad un valore predeterminato, indipendentemente dalle variazioni di pressione o di domanda d’acqua del sistema. In questa configurazione la valvola principale è in grado di impostare con precisione e regolare facilmente la pressione di uscita.

Scopri nello specifico la funzione

SCHEDA TECNICA AVK:
879/000X99-001 Versione passaggio ridotto
879/100X99-001 Versione passaggio totale

MANUALE:
ACMO-AVK_IOM_879-M100

GA DRAWING:
ACMO-AVK_GA_879-M100

Riduttrice di pressione a valle con by-pass

La valvola di controllo a membrana ACMO S.879 M100-BY per applicazioni di riduzione della pressione (PRV) mantiene costante una prefissata pressione di valle ad un valore predeterminato, indipendentemente dalle variazioni di pressione o di domanda d’acqua del sistema. In questa configurazione la valvola principale è in grado di impostare con precisione e regolare facilmente la pressione di uscita. Una valvola di riduzione della pressione ad azione diretta a bassa portata è collegata in parallelo sul corpo della valvola principale.

Scopri nello specifico la funzione

SCHEDA TECNICA AVK:
879/000XF0 Versione passaggio ridotto
879/100XF0 Versione passaggio totale

MANUALE:
ACMO-AVK_IOM_879-M100-BY

GA DRAWING:
ACMO-AVK_GA_879-M100-BY

Riduttrice di pressione con programmatore a due valori

La valvola di controllo a membrana ACMO S879 M117 per applicazioni di riduzione della pressione (PRV) riduce e stabilizza la pressione di valle su due valori regolabili, di solito relativi alla regolazione diurna e notturna, indipendentemente dalle variazioni di portata e pressione di monte. Questa valvola è stata progettata per ridurre vibrazioni e danni legati al fenomeno della cavitazione. La valvola di controllo principale è azionata da due piloti, in grado di impostare con precisione e regolare facilmente la pressione di uscita. Il passaggio tra i piloti è gestito dal controller (timer).

Scopri nello specifico la funzione

SCHEDA TECNICA AVK:
879/000X0X-001 Versione passaggio ridotto
879/100X0X-001 Versione passaggio totale

MANUALE:
ACMO-AVK_IOM_879-M117PRG

GA DRAWING:
ACMO-AVK_GA_879-M117PRG

Riduttrice di pressione a valle e sostegno di pressione a monte

La valvola idraulica ACMO S879 M120 è una valvola di controllo automatica specificatamente progettata per mantenere costante una prefissata pressione di valle ad un valore predeterminato, e per sostenere un valore minimo di pressione a monte e/o scaricare a valle l’eccesso di pressione, indipendentemente dalle variazioni di pressione o di domanda d’acqua del sistema. Le valvole pilota rilevano la pressione a monte e a valle e determinano la modulazione della valvola principale che mantiene costante la pressione in entrata ed in uscita. Le valvole pilota sono dotate di una vite regolabile per preselezionare la pressione desiderata.

Scopri nello specifico la funzione

SCHEDA TECNICA AVK:
879/000X1X-001 Versione passaggio ridotto
879/100X1X-001 Versione passaggio totale

MANUALE:
ACMO-AVK_IOM_879-M120

GA DRAWING:
ACMO-AVK_GA_879-M120

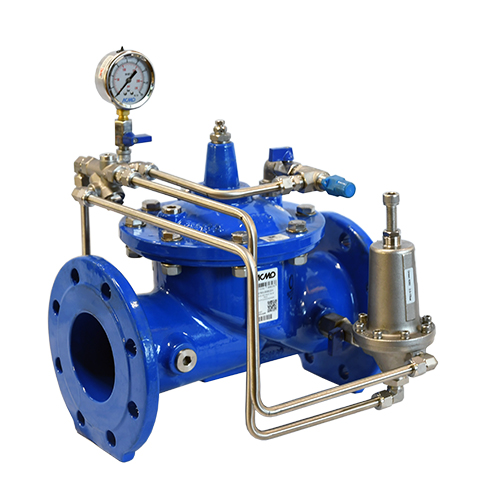

Sostegno della pressione a monte

La valvola di controllo a membrana ACMO S879 M200 per applicazioni di sostegno della pressione (PSV) sostiene automaticamente una pressione di ingresso minima preimpostata, indipendentemente dalle variazioni della portata o della pressione di uscita, evitando perdite di pressione nella zona superiore. Di solito è installata in una linea tra una zona superiore e un’area inferiore di forte domanda o serbatoio. La valvola di controllo principale è pilotata, in grado di impostare con precisione e di regolare facilmente la pressione di ingresso.

Scopri nello specifico la funzione

SCHEDA TECNICA AVK:
879/001X99-001 Versione passaggio ridotto
879/101X99-001 Versione passaggio totale

MANUALE:
ACMO-AVK_IOM_879-M200

GA DRAWING:
ACMO-AVK_GA_879-M200

Sfioro della pressione e sicurezza

La valvola di controllo a membrana ACMO S879 M300 per applicazioni di scarico della pressione, automaticamente, scarica la pressione in eccesso al di sopra di un valore preselezionato, per prevenire la sovrapressione. La valvola di controllo principale è pilotata, in grado di impostare con precisione e di regolare facilmente la pressione di ingresso. Di solito è installato su un tubo che si dirama dalla linea principale.

Scopri nello specifico la funzione

SCHEDA TECNICA AVK:
879/001X99-001 Versione passaggio ridotto
879/101X99-001 Versione passaggio totale

MANUALE:
ACMO-AVK_IOM_879-M300

GA DRAWING:
ACMO-AVK_GA_879-M300

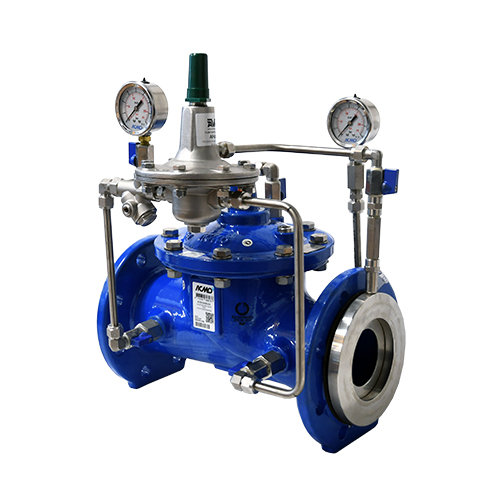

Limitratrice e di controllo portata

La valvola di controllo a membrana ACMO S879 M400 per applicazioni di controllo della portata (FCV) impedisce automaticamente un flusso eccessivo limitando il flusso a una portata massima preselezionata, indipendentemente dalle
variazioni della pressione di linea. La valvola di controllo principale è pilotata, in grado di eseguire un’impostazione precisa e una facile regolazione del flusso richiesto. La valvola viene fornita con un gruppo piastra dell’orifizio; il controllo pilota risponde alla pressione differenziale prodotta attraverso l’orifizio piatto installato a valle della valvola.

Scopri nello specifico la funzione

SCHEDA TECNICA AVK:
879/002X99-001 Versione passaggio ridotto
879/102X99-001 Versione passaggio totale

MANUALE:
ACMO-AVK_IOM_879-M400

GA DRAWING:
ACMO-AVK_GA_879-M400

Limitratrice della portata e riduzione della pressione

La valvola limitatrice della portata e riduttrice della pressione ACMO S879 M410 è una valvola di controllo automatica specificatamente progettata per mantenere costante una prefissata pressione di valle ad un valore predeterminato, indipendentemente dalle variazioni di pressione o di domanda d’acqua del sistema e per mantenere automaticamente la portata ad un valore inferiore o uguale a quello massimo predeterminato indipendentemente dalla variazione di pressione sia di monte che di valle. Il controllo della portata si basa sul mantenimento della pressione differenziale tra monte e valle del diaframma tarato. Tale pressione differenziale agisce sulla valvola pilota che, in caso di minimi scostamenti del valore di taratura, corregge l’assetto della valvola principale.

SCHEDA TECNICA AVK:
879/002X7X-001 Versione passaggio ridotto
879/102X7X-001 Versione passaggio totale

MANUALE:
ACMO-AVK_IOM_879-M410

GA DRAWING:
ACMO-AVK_GA_879-M410

Controllo livello con pilota piezometrico

La valvola di controllo a membrana ACMO S879 M800 per applicazioni di controllo di livello con pilota piezometrico è una valvola di controllo automatica che controlla il riempimento e il livello del serbatoio senza la necessità di galleggianti o altri
dispositivi. È una valvola unidirezionale non modulante che rimane completamente aperta fino al raggiungimento del punto di chiusura. Il controllo pilota agisce sulle forze differenziali tra il carico di una molla e il livello dell’acqua nel serbatoio.

Scopri nello specifico la funzione

SCHEDA TECNICA AVK:
879/003X99-001 Versione passaggio ridotto
879/103X99-001 Versione passaggio totale

MANUALE:
ACMO-AVK_IOM_879-M800

GA DRAWING:
ACMO-AVK_GA_879-M800

Controllo livello a galleggiante

La valvola di controllo a membrana ACMO S879 M500A per applicazioni di controllo livello con pilota a galleggiante orizzontale modulante è una valvola di controllo automatica che mantiene un livello d’acqua relativamente costante in un serbatoio indipendentemente dalla richiesta variabile. Può essere installato per controllare il flusso in entrata o in uscita dal serbatoio. Il pilota di controllo a galleggiante è montato a distanza, nel serbatoio, e collegato al coperchio della valvola per mezzo di un tubo di controllo. Il pilota a galleggiante si muove quando il livello dell’acqua cambia; questa azione varia la pressione nella camera di controllo superiore, provocando la strozzatura della valvola principale e la regolazione del flusso.

Scopri nello specifico la funzione

SCHEDA TECNICA AVK:
879/005X99-001 Versione passaggio ridotto
879/105X99-001 Versione passaggio totale

MANUALE:
ACMO-AVK_IOM_879-M500A

GA DRAWING:
ACMO-AVK_GA_879-M500A

Controllo livello a galleggiante modulante

La valvola di controllo a membrana ACMO S879 M500 per applicazioni di controllo livello con pilota a galleggiante verticale modulante è una valvola di controllo automatica che mantiene un livello d’acqua costante in un serbatoio indipendentemente dalla richiesta variabile. Può essere installato per controllare il flusso in entrata o in uscita dal serbatoio. Il pilota di controllo a galleggiante
è montato a distanza, nel serbatoio, e collegato al coperchio della valvola per mezzo di un tubo di controllo. Il pilota a galleggiante si muove quando il livello dell’acqua cambia; questa azione varia la pressione nella camera di controllo superiore, provocando la strozzatura della valvola principale e la regolazione del flusso.

Scopri nello specifico la funzione

SCHEDA TECNICA AVK:
879/005X99-002 Versione passaggio ridotto
879/105X99-002 Versione passaggio totale

MANUALE:
ACMO-AVK_IOM_879-M500

GA DRAWING:
ACMO-AVK_GA_879-M500

Controllo livello min-max a galleggiante

La valvola di controllo a membrana ACMO S879 M600 per applicazioni di controllo livello min-max con pilota a galleggiante è una valvola di controllo automatica progettata per intercettare la tubazione al raggiungimento del livello massimo e riaprire al raggiungimento del livello minimo. Il controllo del livello minimo-massimo nei serbatoi avviene tramite un galleggiante scorrevole che comanda la valvola pilota a due vie. La valvola principale chiude al raggiungimento del livello massimo e riapre solo al raggiungimento del livello minimo. L’apertura e la chiusura della valvola principale può essere eseguita anche manualmente agendo sul pilota controllo livello.

Scopri nello specifico la funzione

SCHEDA TECNICA AVK:
879/006X99-001 Versione passaggio ridotto
879/106X99-001 Versione passaggio totale

MANUALE:
ACMO-AVK_IOM_879-M600

GA DRAWING:
ACMO-AVK_GA_879-M600

Anticipatrice del colpo d’ariete

La valvola di controllo a membrana ACMO S879 M305 è una valvola di controllo automatico progettata per proteggere i sistemi di pompaggio dalle onde di  sovrappressione generate dalle repentine variazioni di velocità che si determinano all’arresto delle pompe. Nel caso di rapido e anomalo arresto della pompa (es. mancanza di tensione), a valle della pompa stessa, la pressione subisce dapprima un brusco calo dovuto all’inerzia della vena fluida, poi un aumento, anche notevole, al di sopra della pressione statica (colpo d’ariete). Il sistema di pilotaggio della valvola anticipatrice utilizza il calo iniziale per comandare l’apertura della valvola principale che si presenta aperta nella successiva fase di aumento di pressione, che proprio per questo non può raggiungere valori pericolosi con sfogo della pressione in atmosfera. Nel funzionamento normale del sistema di pompaggio la valvola resta chiusa ermeticamente e mantiene comunque la funzione di valvola di sfioro con valore della pressione di taratura ampliamente regolabile.

Scopri nello specifico la funzione

SCHEDA TECNICA AVK:
879/008X99-001 Versione passaggio ridotto
879/108X99-001 Versione passaggio totale

MANUALE:
ACMO-AVK_IOM_879-M305

GA DRAWING:
ACMO-AVK_GA_879-M305

Comando elettrico passo-passo

La valvola di controllo a membrana ACMO S879 M770 è progettata per applicazioni in cui è preferibile il controllo remoto della valvola. La valvola risponde ai segnali ricevuti dal controller (preferibilmente ACMO PMD), modificando la sua posizione di apertura dai piloti del solenoide.

Scopri nello specifico la funzione

SCHEDA TECNICA AVK:
879/009X9X-001 Versione passaggio ridotto
879/109X9X-001 Versione passaggio totale

MANUALE:
ACMO-AVK_IOM_879-M770

GA DRAWING:
ACMO-AVK_GA_879-M770

Comando elettrico ON-OFF

La valvola di controllo a membrana ACMO S879 M700 è progettata per essere attuata mediante un comando elettrico. La valvola è asservita ad una valvola a
solenoide che ne determina l’apertura e la chiusura in funzione del comando elettrico ricevuto.

Scopri nello specifico la funzione

SCHEDA TECNICA AVK:
879/009X9X-002 Versione passaggio ridotto
879/109X9X-002 Versione passaggio ptotale

MANUALE:
ACMO-AVK_IOM_879-M700

GA DRAWING:
ACMO-AVK_GA_879-M700
